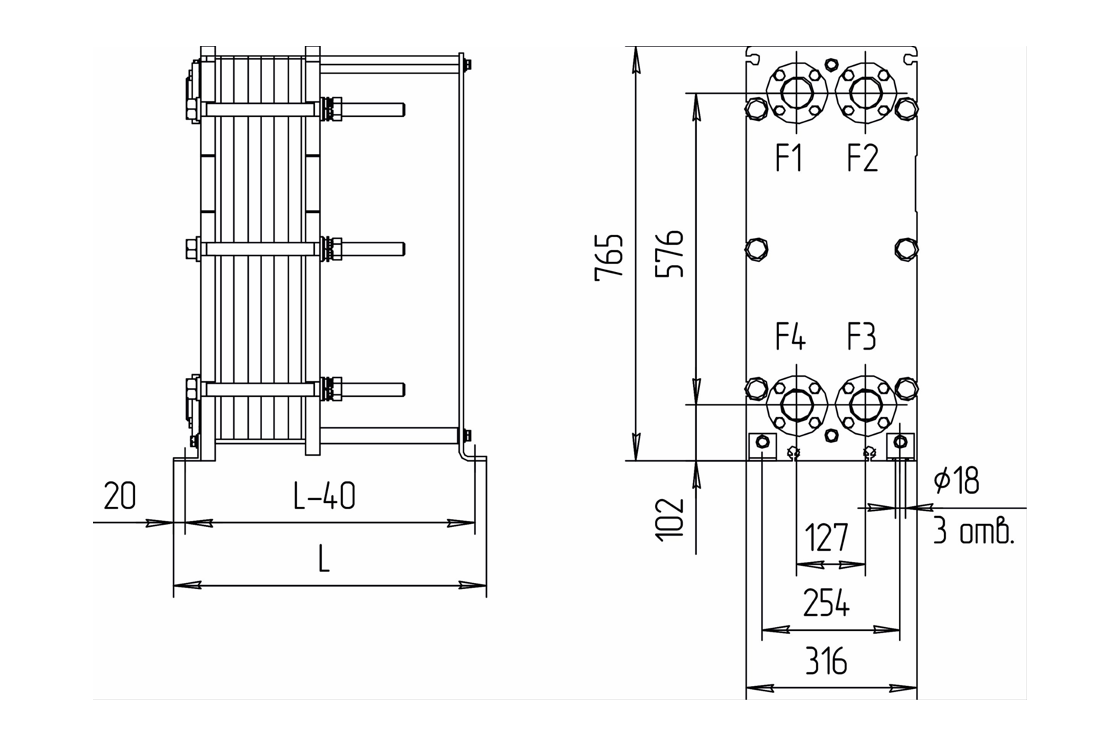

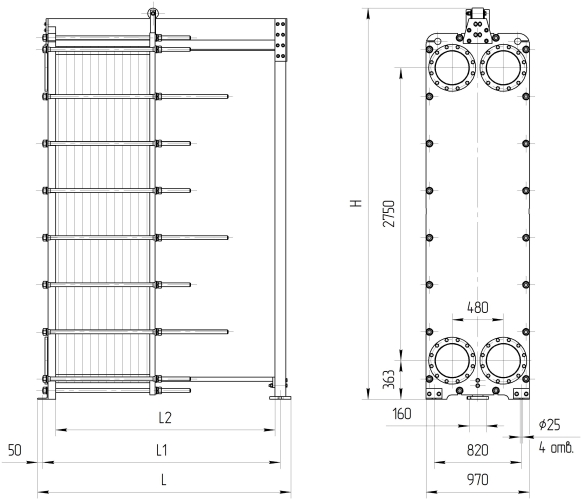

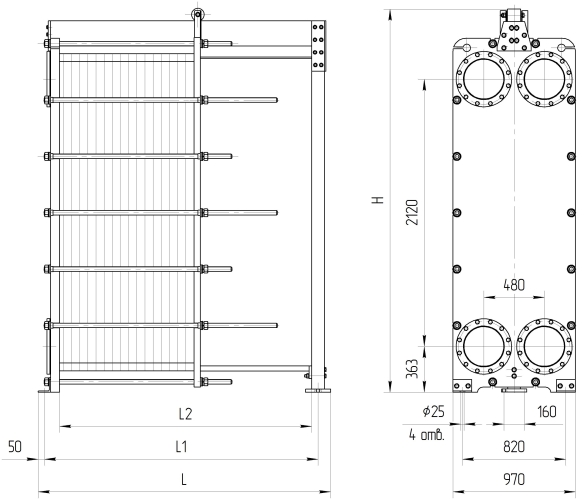

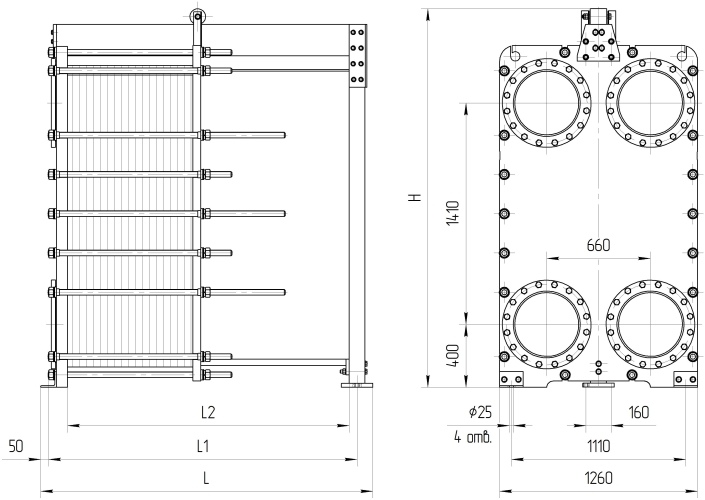

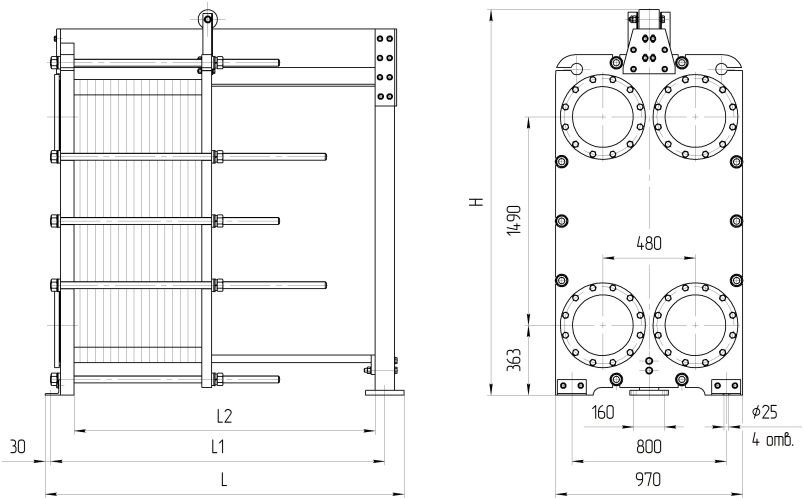

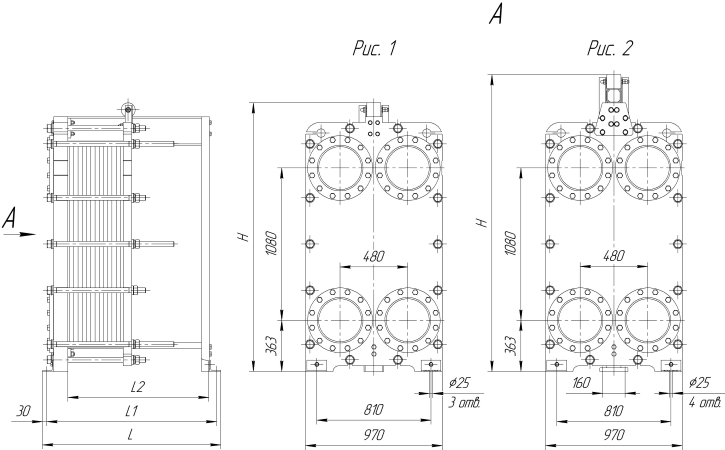

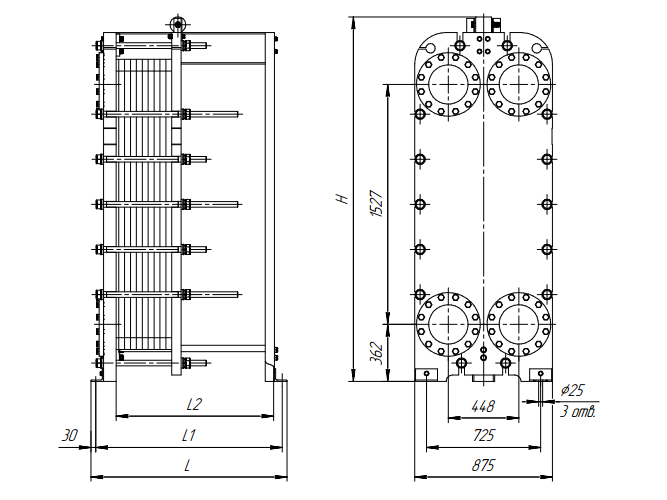

Устройство, в котором функцию теплопередачи между теплоносителями
выполняет пакет пластин. Уникальность изделия в данном исполнении заключается в использовании чередующихся
пластин с плотными резиновыми прокладками, которые образуют два контура движения и полностью исключают
смешивание сред.
Название «разборный» обусловлено возможностью разборки пакета пластин. Благодаря данной
опции регулярное обслуживание изделия значительно упрощается. Количество пластин в теплообменнике может
варьироваться в зависимости от технических требований и задач, которые необходимо решить в рамках реализуемого
проекта.
Инструменты подбора
При проектировании пластинчатых теплообменников основным видом расчета является тепловой. Он дает
возможность корректно определить требуемую поверхность теплообмена. Для точного, быстрого и удобного выбора
продукта предлагаем подобрать теплообменное оборудование наиболее удобным для Вас способом.
Принцип работы разборного пластинчатого теплообменника
Теплообменники предназначены для передачи тепла между двумя разделенными между собой средами.
Передача тепла в пластинчатых теплообменниках осуществляется от горячего теплоносителя к холодной (нагреваемой) среде через стальные гофрированные пластины, которые установлены в раму и стянуты в пакет. Жидкости в пластинчатом теплообменнике движутся навстречу друг другу (в противотоке). В местах их возможного перетекания находится либо стальная пластина, либо двойное резиновое уплотнение, что исключает смешение жидкостей внутри теплообменника.
Все пластины в пакете пластинчатого теплообменника одинаковы, только развернуты одна за другой на 180°, поэтому при стягивании пакета пластин образуются каналы, по которым и протекают жидкости, участвующие в теплообмене. Такая установка пластин обеспечивает чередование горячих и холодных каналов. Вид гофрирования пластин и их количество, устанавливаемое в раму, зависят от эксплуатационных требований к пластинчатому теплообменнику.
Схема моноблочного теплообменника двухступенчатой системы ГВС
Моноблок – специальный тип пластинчатого теплообменника для двухступенчатой системы ГВС, в котором обе ступени размещены в одном корпусе, такой теплообменник имеет шесть портов. По сравнению с двумя отдельными теплообменниками моноблок более компактен и отличается меньшей стоимостью. Но в то же время монтаж моноблока сложнее осуществить из-за наличия портов на прижимной плите и он обладает меньшей надежностью по сравнению с двумя отдельными теплообменниками.
