| Тип теплообменника | № рамы | Размеры в миллиметрах | Стяжные шпильки |
Кол-во пластин, шт. |
Макс. масса, кг.
|
|||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ширина | Высота | Глубина (L) | размер | кол-во, шт. | ||||||||||||||||||||
| Расчетное давление 1,0 МПа (10 кгс/см2) | ||||||||||||||||||||||||
| НН№210 общепромышленное/ специальное исполнение | 1 | 1260 | 1285 | М36 | 18 | 11-95 | 5050 | |||||||||||||||||
| 2 | 1260 | 1785 | М36 | 18 | 96-179 | 5910 | ||||||||||||||||||
| 3 | 1260 | 2285 | М36 | 18 | 180-262 | 6750 | ||||||||||||||||||
| 4 | 1260 | 2785 | М36 | 18 | 263-345 | 7600 | ||||||||||||||||||
| 5 | 1260 | 3350 | М36 | 18 | 346-429 | 8630 | ||||||||||||||||||
| 6 | 1260 | 4350 | М36 | 18 | 430-595 | 10330 | ||||||||||||||||||
| 7 | 1260 | 5375 | М36 | 18 | 596-762 | 12360 | ||||||||||||||||||
| 8 | 1260 | 6375 | М36 | 18 | 763-929 | 14170 | ||||||||||||||||||
|

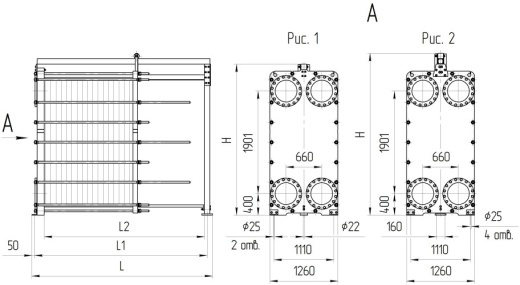

Рис. 1 — рамы №1-№4, Рис. 2 — рамы №5-№8. |
||||||||||||||||||||||||
