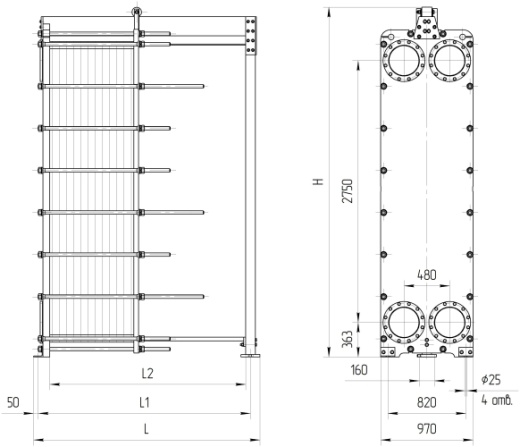

| Тип теплообменника | № рамы | Размеры в миллиметрах | Стяжные шпильки |
Кол-во пластин, шт. |
Макс. масса, кг. |
|||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ширина | Высота | Глубина (L) | размер | кол-во, шт. | ||||||||||||||||||||
| Расчетное давление 1,0 МПа (10 кгс/см2) | ||||||||||||||||||||||||
| НН№251 общепромышленное/ специальное исполнение | 1 | 970 | 3673 | 930 | М36 | 20 | 11-33 | 4520 | ||||||||||||||||
| 2 | 970 | 3673 | 1330 | М36 | 20 | 34-100 | 4890 | |||||||||||||||||
| 3 | 970 | 3673 | 1630 | М36 | 20 | 101-150 | 5510 | |||||||||||||||||
| 4 | 970 | 3673 | 1830 | М36 | 20 | 151-183 | 5930 | |||||||||||||||||
| 5 | 970 | 3673 | 2330 | М36 | 20 | 184-266 | 6940 | |||||||||||||||||
| 6 | 970 | 3873 | 2830 | М36 | 20 | 267-350 | 8080 | |||||||||||||||||
| 7 | 970 | 3873 | 3330 | М36 | 20 | 351-433 | 9140 | |||||||||||||||||
| 8 | 970 | 3873 | 4330 | М36 | 20 | 434-600 | 11210 | |||||||||||||||||
| 9 | 970 | 4073 | 5355 | М36 | 20 | 601-766 | 13550 | |||||||||||||||||
| 10 | 970 | 4073 | 6355 | М36 | 20 | 767-933 | 15700 | |||||||||||||||||
| Расчетное давление 1,6 МПа (16 кгс/см2) | ||||||||||||||||||||||||
| НН№251 общепромышленное/ специальное исполнение | 1 | 970 | 3673 | 950 | М36 | 26 | 11-29 | 5320 | ||||||||||||||||
| 2 | 970 | 3673 | 1350 | М36 | 26 | 30-96 | 5800 | |||||||||||||||||
| 3 | 970 | 3673 | 1650 | М36 | 26 | 97-143 | 6490 | |||||||||||||||||
| 4 | 970 | 3673 | 1850 | М36 | 26 | 144-180 | 7050 | |||||||||||||||||
| 5 | 970 | 3673 | 2350 | М36 | 26 | 181-263 | 8250 | |||||||||||||||||
| 6 | 970 | 3873 | 2850 | М36 | 26 | 264-343 | 9540 | |||||||||||||||||
| 7 | 970 | 3873 | 3350 | М36 | 26 | 344-425 | 10790 | |||||||||||||||||
| 8 | 970 | 3873 | 4350 | М36 | 26 | 426-589 | 13220 | |||||||||||||||||
| 9 | 970 | 4073 | 5375 | М36 | 26 | 590-753 | 15930 | |||||||||||||||||
| 10 | 970 | 4073 | 6375 | М36 | 26 | 754-930 | 18630 | |||||||||||||||||
|
|
||||||||||||||||||||||||
