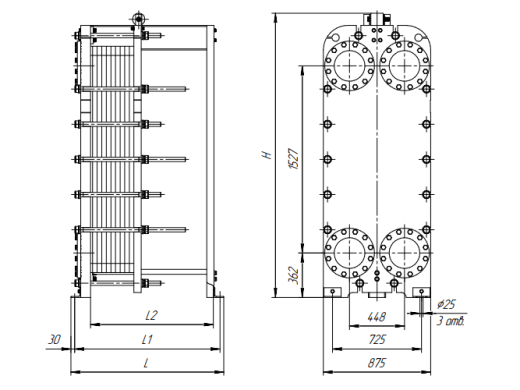

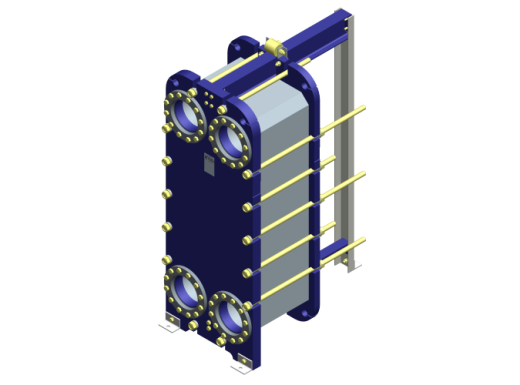

| Тип теплообменника | № рамы | Размеры в миллиметрах | Стяжные шпильки | Кол-во пластин, шт. | Макс. масса, кг. | 2D чертеж | 3D модель | BIM Revit | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ширина | Высота | Глубина (L) | размер | кол-во, шт. | ||||||||||||||||||||
| Расчетное давление 1,0 МПа (10 кгс/см2) | ||||||||||||||||||||||||
| НН№113 общепромышленное/ специальное исполнение | 1 | 875 | 2317 | 835 | М36 | 12 | 11-36 | 1950 | скачать | скачать | скачать | |||||||||||||
| 2 | 875 | 2317 | 1235 | М36 | 12 | 37-107 | 2370 | скачать | скачать | |||||||||||||||
| 3 | 875 | 2317 | 1535 | М36 | 12 | 108-163 | 2720 | скачать | скачать | |||||||||||||||
| 4 | 875 | 2317 | 1735 | М36 | 12 | 164-198 | 2950 | скачать | скачать | |||||||||||||||
| 5 | 875 | 2317 | 2235 | М36 | 12 | 199-289 | 3510 | скачать | скачать | |||||||||||||||
| 6 | 875 | 2317 | 2735 | М36 | 12 | 290-380 | 4090 | скачать | скачать | |||||||||||||||
| 7 | 875 | 2317 | 3235 | М36 | 12 | 381-470 | 4660 | скачать | скачать | |||||||||||||||
| 8 | 875 | 2417 | 4235 | М36 | 12 | 471-652 | 5860 | скачать | скачать | |||||||||||||||
| Расчетное давление 1,6 МПа (16 кгс/см2) | ||||||||||||||||||||||||
| НН№113 общепромышленное/ специальное исполнение | 1 | 875 | 2317 | 845 | М36 | 14 | 11-34 | 2270 | скачать | скачать | скачать | |||||||||||||
| 2 | 875 | 2317 | 1245 | М36 | 14 | 35-105 | 2780 | скачать | скачать | |||||||||||||||
| 3 | 875 | 2317 | 1545 | М36 | 14 | 106-161 | 3200 | скачать | скачать | |||||||||||||||
| 4 | 875 | 2317 | 1745 | М36 | 14 | 162-196 | 3470 | скачать | скачать | |||||||||||||||
| 5 | 875 | 2317 | 2245 | М36 | 14 | 197-287 | 4140 | скачать | скачать | |||||||||||||||
| 6 | 875 | 2317 | 2745 | М36 | 14 | 288-378 | 4830 | скачать | скачать | |||||||||||||||
| 7 | 875 | 2317 | 3245 | М36 | 14 | 379-469 | 5520 | скачать | скачать | |||||||||||||||
| 8 | 875 | 2417 | 4245 | М36 | 14 | 470-650 | 6920 | скачать | скачать | |||||||||||||||
|
Размер H: рамы №1-№7 — 2319 мм, рама №8 — 2416 мм (для расчетного давления 1,0 и 1,6 МПа). |
||||||||||||||||||||||||
