| Тип теплообменника | № рамы | Размеры в миллиметрах | Стяжные шпильки |
Кол-во пластин, шт. |
Макс. масса, кг.
|
|||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ширина | Высота | Глубина (L) | размер | кол-во, шт. | ||||||||||||||||||||
| Расчетное давление 1,0 МПа (10 кгс/см2) | ||||||||||||||||||||||||
| НН№145 общепромышленное/ специальное исполнение | 1 | 1260 | 2410 | 1350 | М36 | 18 | 11-95 | 4330 | ||||||||||||||||
| 2 | 1260 | 2410 | 1850 | М36 | 18 | 96-179 | 5220 | |||||||||||||||||
| 3 | 1260 | 2410 | 2350 | М36 | 18 | 180-262 | 6070 | |||||||||||||||||
| 4 | 1260 | 2510 | 2850 | М36 | 18 | 263-345 | 7000 | |||||||||||||||||
| 5 | 1260 | 2510 | 3350 | М36 | 18 | 346-429 | 7910 | |||||||||||||||||
| 6 | 1260 | 2510 | 4350 | М36 | 18 | 430-595 | 9640 | |||||||||||||||||
| 7 | 1260 | 2710 | 5375 | М36 | 18 | 596-762 | 11630 | |||||||||||||||||
| 8 | 1260 | 2710 | 6375 | М36 | 18 | 763-929 | 13610 | |||||||||||||||||
| Расчетное давление 1,6 МПа (16 кгс/см2) | ||||||||||||||||||||||||
| НН№145 общепромышленное/ специальное исполнение | 1 | 1260 | 2407 | 1370 | М36 | 20 | 11-93 | 4860 | ||||||||||||||||
| 2 | 1260 | 2407 | 1870 | М36 | 20 | 94-176 | 5760 | |||||||||||||||||
| 3 | 1260 | 2407 | 2370 | М36 | 20 | 177-254 | 6610 | |||||||||||||||||
| 4 | 1260 | 2507 | 2870 | М36 | 20 | 255-336 | 7550 | |||||||||||||||||
| 5 | 1260 | 2507 | 3370 | М36 | 20 | 337-418 | 8470 | |||||||||||||||||
| 6 | 1260 | 2507 | 4370 | М36 | 20 | 419-582 | 10210 | |||||||||||||||||
| 7 | 1260 | 2707 | 5395 | М36 | 20 | 583-746 | 12210 | |||||||||||||||||
| 8 | 1260 | 2707 | 6395 | М36 | 20 | 747-926 | 14210 | |||||||||||||||||
|

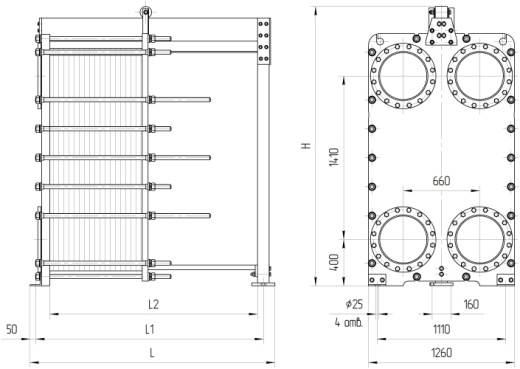

Размер H: рамы №1-№3 — 2410 мм, рамы №4-№6 — 2510 мм, рамы №7-№8 — 2710 мм (для расчетного давления 1,0 и 1,6 МПа). |
||||||||||||||||||||||||
