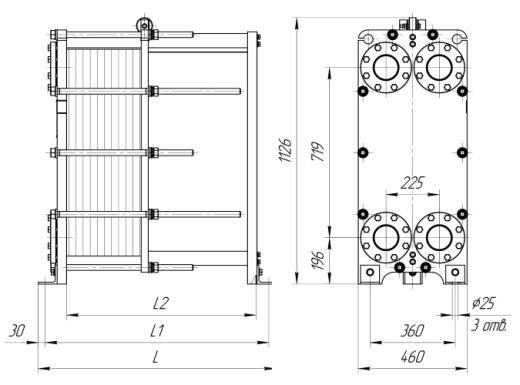

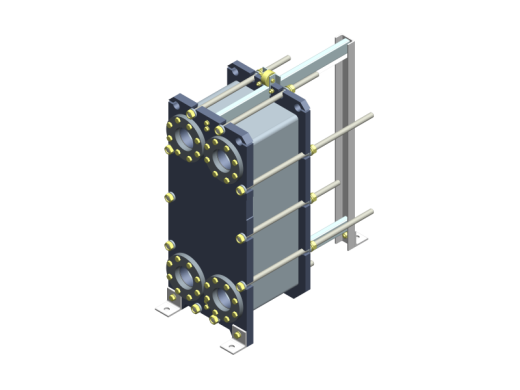

| Тип теплообменника | № рамы | Размеры в миллиметрах | Стяжные шпильки | Кол-во пластин, шт. | Макс. масса, кг. | 2D чертеж | 3D модель | BIM Revit | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Ширина | Высота | Глубина (L) | размер | кол-во, шт. | |||||||
| Расчетное давление 1,0 МПа (10 кгс/см2) | |||||||||||
|
НН№21 общепромышленное/ специальное исполнение НН№22 общепромышленное/ специальное исполнение |
1 | 460 | 1126 | 700 | М24 | 10 | 11-50 | 320 | скачать | скачать | скачать |
| 2 | 460 | 1126 | 1000 | М24 | 10 | 51-105 | 410 | скачать | скачать | ||
| 3 | 460 | 1126 | 1400 | М24 | 10 | 106-178 | 535 | скачать | скачать | ||
| 4 | 460 | 1126 | 1700 | М24 | 10 | 179-232 | 625 | скачать | скачать | ||
| 5 | 460 | 1126 | 2200 | М24 | 10 | 233-300 | 680 | скачать | скачать | ||
| Расчетное давление 1,6 МПа (16 кгс/см2) | |||||||||||
|
НН№21 общепромышленное/ специальное исполнение НН№22 общепромышленное/ специальное исполнение |
1 | 460 | 1126 | 705 | М24 | 10 | 11-50 | 380 | скачать | скачать | скачать |
| 2 | 460 | 1126 | 1005 | М24 | 10 | 51-105 | 485 | скачать | скачать | ||
| 3 | 460 | 1126 | 1405 | М24 | 10 | 106-178 | 630 | скачать | скачать | ||
| 4 | 460 | 1126 | 1705 | М24 | 10 | 179-232 | 735 | скачать | скачать | ||
| 5 | 460 | 1126 | 2205 | М24 | 10 | 233-300 | 800 | скачать | скачать | ||
