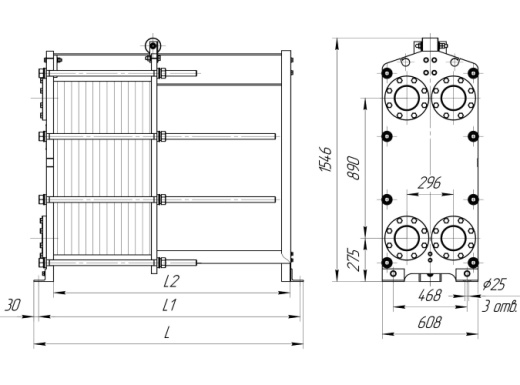

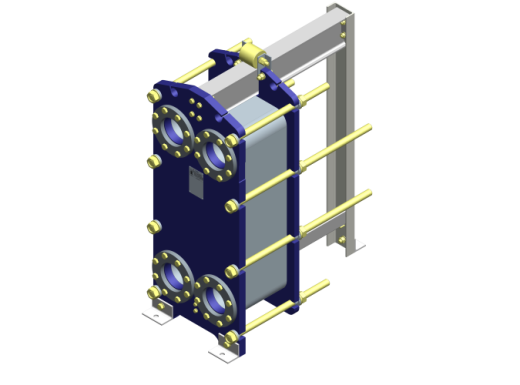

| Тип теплообменника | № рамы | Размеры в миллиметрах | Стяжные шпильки | Кол-во пластин, шт. | Макс. масса, кг. | 2D чертеж | 3D модель | BIM Revit | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ширина | Высота | Глубина (L) | размер | кол-во, шт. | НН№41 | НН№42 |
|
|||||
| Расчетное давление 1,0 МПа (10 кгс/см2) | ||||||||||||
| НН№41 общепромышленное/ специальное исполнение | 1 | 608 | 1546 | 805 | М36 | 8 | 11-68 | 11-55 | 660 | скачать | скачать | скачать |
| 2 | 608 | 1546 | 1205 | М36 | 8 | 69-115 | 56-93 | 770 | скачать | скачать | ||
| 3 | 608 | 1546 | 1705 | М36 | 8 | 116-207 | 94-165 | 960 | скачать | скачать | ||
| 4 | 608 | 1546 | 2205 | М36 | 8 | 208-300 | 166-240 | 1170 | скачать | скачать | ||
| 5 | 608 | 1546 | 2705 | М36 | 8 | 301-392 | 241-312 | 1360 | скачать | скачать | ||
| 6 | 608 | 1546 | 3205 | М36 | 8 | 393-485 | 313-385 | 1560 | скачать | скачать | ||
| Расчетное давление 1,6 МПа (16 кгс/см2) | ||||||||||||
| НН№41 общепромышленное/ специальное исполнение | 1 | 608 | 1546 | 815 | М36 | 8 | 11-68 | 11-55 | 815 | скачать | скачать | скачать |
| 2 | 608 | 1546 | 1215 | М36 | 8 | 69-115 | 56-93 | 940 | скачать | скачать | ||
| 3 | 608 | 1546 | 1715 | М36 | 8 | 116-207 | 94-165 | 1170 | скачать | скачать | ||
| 4 | 608 | 1546 | 2215 | М36 | 8 | 208-300 | 166-240 | 1410 | скачать | скачать | ||
| 5 | 608 | 1546 | 2715 | М36 | 8 | 301-392 | 241-312 | 1640 | скачать | скачать | ||
| 6 | 608 | 1546 | 3215 | М36 | 8 | 393-485 | 313-385 | 1870 | скачать | скачать | ||
